進相器（進相機）檢修指南進相機主控板檢修一覽表 進相器觸發板不亮的原因 進相機控制板個別燈不亮
進相器（進相機）檢修指南、進相機主控板檢修一覽表、進相器觸發板不亮的原因、進相機控制板個別燈不亮

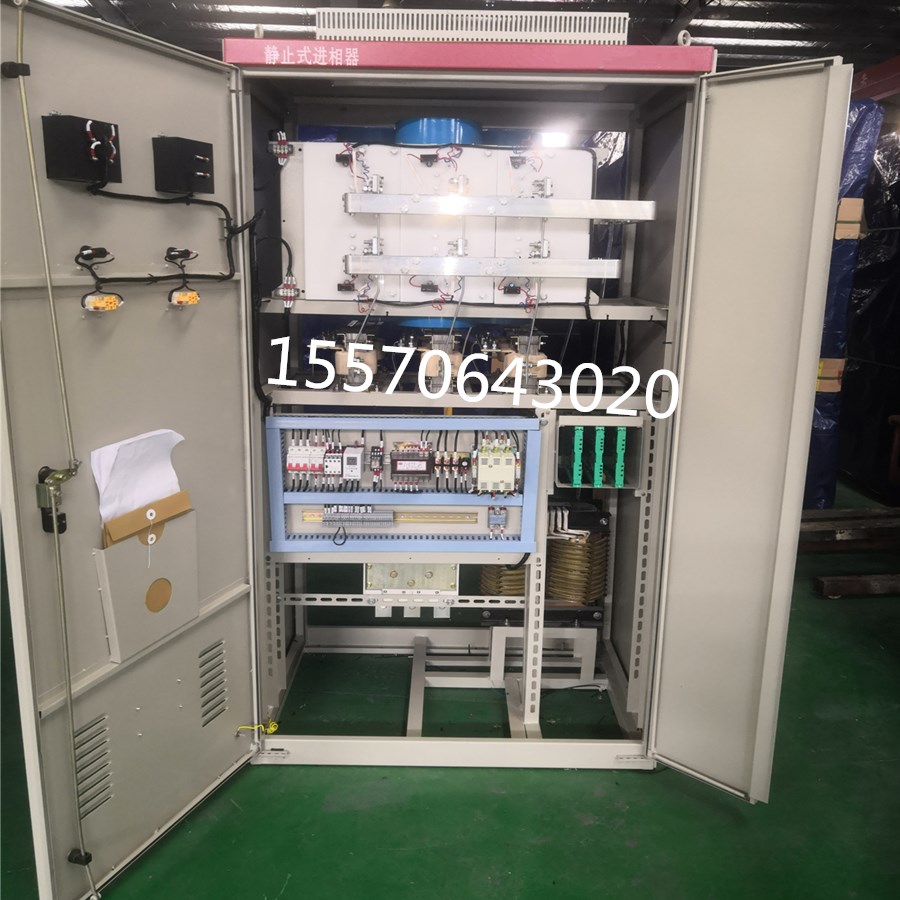

維護注意事項：
①進相器的檢修，必須由技術人員進行，嚴禁操作工隨意處置。
②進相器故障的查找順序為： 先查弱電、后查強電。即先檢查控制單元(控制板)是否正常， 控制單元正常 后，再查強電控制回路的故障。
③因檢修而要插、拔控制板時，應在退相后關斷進相器內的單相空開 QF2(不影響主電機工作)。嚴禁帶電 操作。而且，插入時不得用力過大、過猛，以免損壞插針。
④任何和進相器有關的線路改動(如轉子主回路相序、電源相序等)，都必須重新調試。
⑤用戶若遇到無法解決的故障，請及時與本公司聯系。我公司隨時為您提供技術支持。
(一)進相器控制板——弱電故障的檢修
從保護知識產權的角度考慮，我公司不為用戶提供弱電部分(控制板)的線路圖，但用戶根據控制板上指 示燈的狀況及本說明書介紹的方法，即可排除基本的故障。
控制板上各指示燈所代表的意義如下：
①主板(中間一塊)的指示燈(從上往下數)
▲ L1、L2、L3，電機轉子三相電流指示
▲L4， +5v 電源指示
▲L5，過熱故障指示
▲L6，缺相及自動故障保護指示
▲L7． +15v 電源指示
▲L8， -l5v 電源指示
②驅動板(兩邊兩塊)
分別代表 l2 個晶閘管的觸發信號
在正常的情況下，各指示燈顯示狀態如下：
▲主板。除上面三個指示燈(L1、L2、13)周期性循環顯示外(注意： 此指電機在運轉時的狀態。若電機
未轉，該三燈為隨機狀態)其它五個燈一直亮著。
▲驅動板。其上各指示燈(12 個)均亮并有輕微閃亮。
若有任一燈顯示不符合上述狀態，則應先確認電機是否正常運轉，控制板
是否插接好，然后按下述介紹的方法進行維修。
電機運行時，合上QF2，觀察三塊控制板上指示燈狀況，如有任何—燈不符合正常狀況，則屬弱電故障。 l、三塊板均不正常
a、三塊板上均有部分燈不亮，則：
①更換主板上的 IC210；
②如仍不行，則更換 2004。
b、三塊板上只有個別燈亮，則：
①檢查控制板是否插好，稍微用力推緊；
②如仍不行，更換兩塊驅動板上的 555 芯片。
c、三塊板上燈全不亮，則：
①確認電機是否起動完畢，星點接觸器是否短接；
②檢查三塊控制板是否插好；
③起動器星點接觸器是否吸合，常開輔助接點(進相器端子排上為 W，111) 是否接通。
2、主控板故障(中間一塊)
首先觀察 L1—L3 是否正常循環閃亮，L4—L8 是否常亮。
A、L1-L3 三燈中有的循環亮，有的不循環，而其它各燈均亮，則更換芯片 Ic211
①如 L6 不亮，其他各燈亮，則檢查電機轉子是否開路，電機是否在帶 負載運行；
②更換芯片 IC2lO；
③如仍是同一個燈不亮，則更換相應電流傳感器 TA。 B、L1-L3 全都不循環：
①如 L4-L8 均亮，則更換 IC2ll：
②如 L6 不亮，其余各燈均亮，則觀察電機是否正在帶負載運行(不含起動狀態)，如一切正常則更換 芯片 IC210、IC205、IC207。
C、主板上 L6 不亮， 其他各燈正常：
①更換主板芯片 IC207；
②更換主板芯片 IC209；
③檢查主板上四位拔碼開關是否打在運行狀態。
D、主板上各燈正常固態繼電器燈不亮，則檢查：
①TM 輸出銅排溫度是否高于 75℃，如高于則查：
I、軸流風機是否正常；
Ⅱ、可控硅是否擊穿；
②如低于 75℃，則檢查溫度開關是否開路(斷開 QF2 時，測各個溫度開 關的兩個管腳是否接通)。
3、主控板正常，驅動板不正常：
a、一塊驅動板上部分燈不亮，則更換該板上相應的芯片 2004；
b、一塊驅動板上燈全不亮，則更換該板上芯片 555；
c、兩塊驅動板上燈全亮，個別燈沒有快速閃亮或燈非常微弱，則抽出該
板，檢查插針有無異常，有無燒焦現象，如無則重新插好，如仍有個
別燈不閃，則驅動板壞。
(二)、強電故障檢修
注：①進相器如出現故障，請首先確認該設備所用控制電源所配主電機轉
子相序沒有被改動過。
②當設備出現故障，請在主電機正常運行狀態下，觀察、控制板指示燈 是否正常，如正常，請按強電檢修步驟檢查。
1、電機不能啟動
a、確認 QF 空開是否合上(應合上)，電源是否正常：
b、檢查 KMl 是否吸合正常；
c、檢查 KMl 輔助觸點 121、123 是否閉合且接觸正常；
d、檢查起動設備及其它設備起動聯鎖。
2、按進相按鈕能進相，釋放進相按鈕立即退相。
a、檢查保險 FU 是否完好；
b、檢查 KM3 線包是否完好，能否正常吸合，應無短暫斷路，觸頭應無燒
蝕、燒傷；
c、檢查軸流風機 MF 否正常：
d、檢查 KM4 是否完好，能否正常吸合，有無短路、斷路，輔助觸頭是否
完好，有無燒蝕；
e、檢查 KM2 接觸器是否能正常吸合，有無抖動現象(可單獨加 380V 交流
電壓試驗；但須注意線包是否有短路情況)輔助觸頭是否有燒蝕及粘
結現象；KA 常閉接點是否粘連沒有吸合；KMl 常閉點是否沒有閉合。
3、進相后主電機停機
a、確認電源相序(或轉子相序)沒有更改過，如更改過請重更改相序；
b、確認電源電壓正常(包括主電機定子電源和控制電源)；
c、停主電機后，關斷一次柜主電源(即高壓隔離開關或低壓空氣開關刀
開關)；
d、關斷進相器內空氣開關 QF2，將主控板撥碼開關打到試驗狀態，再合
上空氣開關 QF2；
e、拆掉端子排上去往一次開關柜的停機聯鎖線(125，129， 131 或 133)，
檢查 KM2 或 KM3 上輔助觸頭是否有污蝕、粘結現象：
f、短接端子排上 Wl，111 兩根線：
g、按下進相按鈕，觀察 KM2 接觸器是否有抖動，測量 125，129 是否有
閉合現象，或 131，133 是否有斷開現象，如有則屬觸點接觸不良；
h、如 KM2 有抖動發響或吸合不住現象請將線圈拆除，更換線包內部分壓
電容器。
4、進相后電流大幅度擺動
a、確認控制電源相序是否被改動，如改動過請重更改相序；
b、退相后確認電機電源是否有規律大幅度擺動，如是則屬負載影響，如不擺請按下步檢查：
c、檢查(確認)控制板后部連接線有否接錯和脫焊、虛焊、漏焊；
d、檢查 KM2 是否吸合良好應無發響現象，否則檢修線圈；
e、檢查軸流風機是否運行正常，如不轉請檢查 KM3、FU 是否正常，零線是否接通；
f、進相狀態下觀察主控板(中間一塊)，上面三個指示燈(L1、L2、L3)是否有規律的循環閃亮，如有不正常閃亮，請更換相應 TA 傳感器；
g、關斷 QF2 空開，用萬用表 200KΩ或 MΩ擋測晶閘管的陰、陽極電阻是否正常，合上 QF2，測可控硅觸發電壓是否正常，如不正常請更換相應晶閘管；
【附】晶閘管檢測方法：
從裝晶閘管的風道內引出并用 M4 的螺絲固定在絕緣板上的為晶閘管的觸
發極，而接有觸發線的那個散熱器端子為晶閘管的陰極。而判斷晶閘管好壞的簡易辦法是測其各極間的 電阻，好的晶闡管各極間電阻如下：
觸發極與陰極—幾十歐姆；
觸發極與陽極—幾十千歐；
陰極與陽極—幾十千歐；
不滿足上述情況，即可判定晶閘管壞。
更換可控硅后，務必壓緊散熱器。否則易產生過熱而燒壞晶閘管。
